电梯作为楼宇的重要密闭型公共区域和上下出入关键通道，电梯监控安装对整个区域的安防工作具有重要作用，是不可缺少的重要一环。电梯监控可实时掌握电梯轿厢内的情况，保障乘客安全。

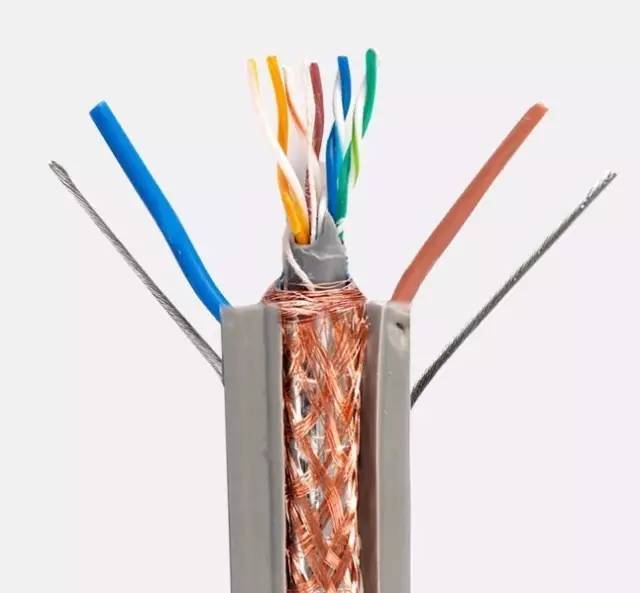

电梯监控视频传输可分为有线和无线两种。有线传输采用的是专业电梯随行电缆，一般的随行线缆使用时损耗严重，寿命在半年到一年之间。高层电梯线缆对抗拉伸强度和电气参数有较高要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。再次更换新随行线缆施工困难，施工周期长，而且更换随行电缆的成本也较高。另一种是无线传输，无线传输采用点对点的方式，轿厢上安装一个发射点、电梯井端部安装一个接收点，数据可在电梯轿厢运动时自由传输。无线传输设备安装简单且寿命至少在3年以上，带宽完全满足高清监控视频传输。

如何部署

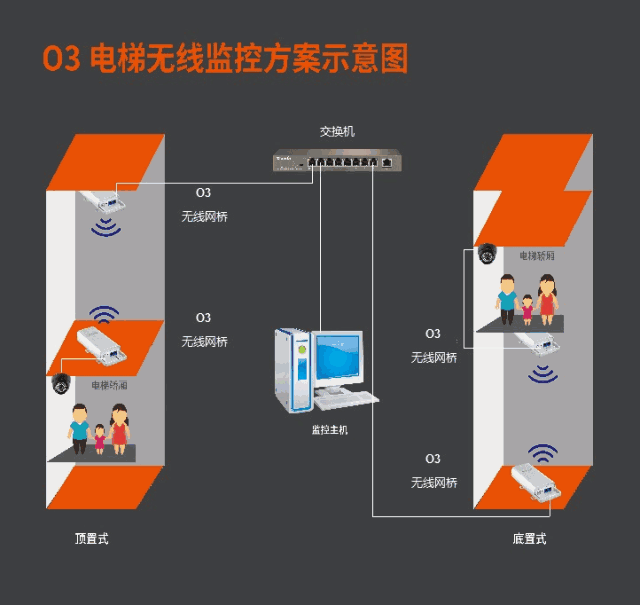

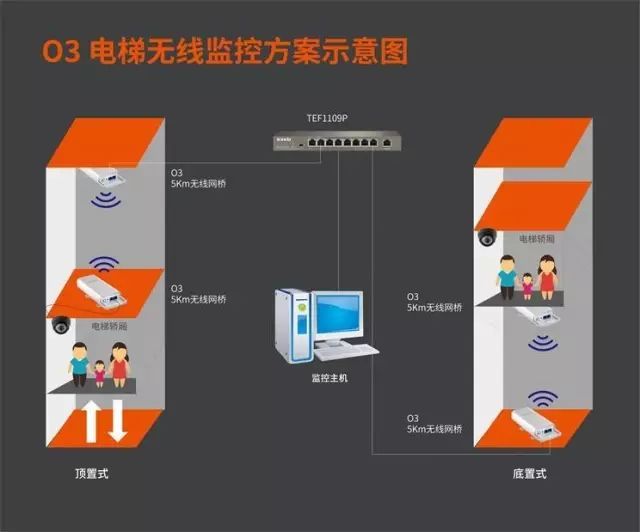

电梯井监控视频无线传输有两种安装方式。顶置式和底置式，如下图：

顶置式部署适合于监控中心在楼宇顶部，一般情况下都是采用底置式部署方式。

如何设置网桥

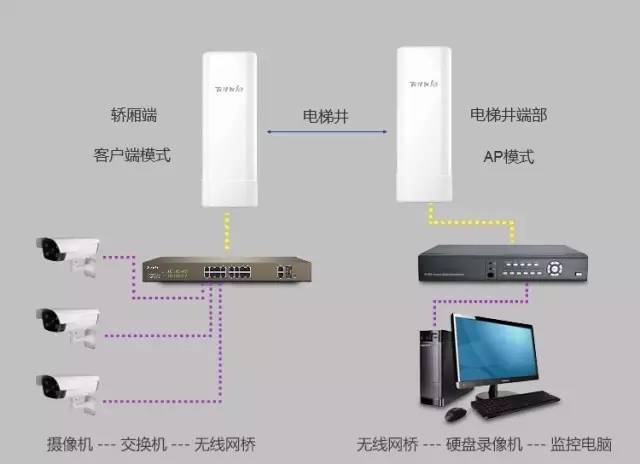

轿厢端的网桥需设置为客户端（Station）模式，这种模式下网桥就相当于一个网卡。把网络摄像头的视频数据从电信号转变为无线信号。

电梯井端部的网桥设置为AP模式，这种模式下网桥与NVR直接通过网线连接，将接收到的无线信号直接转变为有线信号传输到NVR。

总结成一句话就是：靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。

安装到电梯井之前需要事先将网桥配对好。

设置AP模式

网桥默认工作在AP模式。需要电脑直接连接到网桥，并给网卡手动设置一个固定IP。腾达网桥的默认管理地址为192.168.2.1，所以我们给电脑配置一个同网段的IP即可，如192.168.2.20。设置完AP端网桥的SSID和密码后记下参数并保存。

设置客户端模式

轿厢端的网桥进入管理界面后选择客户端模式，然后扫描上级无线信号，选择AP端网桥的SSID，并输入相同的密码。点击下一步并将网桥的管理地址改为同网段且与AP端和电脑网卡不同的IP，除了之前提到的192.168.2.1和192.168.2.20，其他同网段的都可以，如192.168.2.30。

联通性测试

为确保网桥已成功配对，需要在安装到电梯井之前做一下联通性测试，步骤如下：

①电脑连接客户端网桥；

②键盘按win+R ，输入cmd 然后回车,运行cmd 程序；

③输入 ping 192.168.2.1（AP 端网桥地址）。

能ping 通则说明网桥配对成功，直接安装到电梯井即可；如ping 不通则说明网桥没有配对成功，需要进一步排查设置是否正确。

安装布线及调试

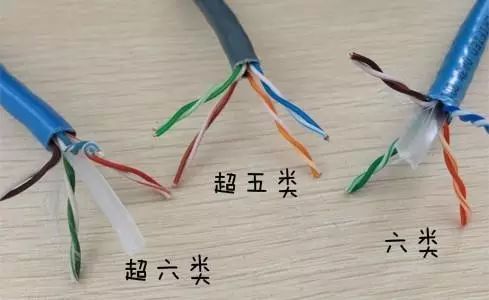

布线的话比较简单，只需完成摄像头和轿厢网桥、电梯井网桥与NVR的连接与供电即可。因涉及到PoE供电，这里强烈建议使用超五类（Cat5e） 以上规格的网线。

电梯井中一般没有很强的干扰信号，万一遇到有干扰的情况可通过调整信道的方式来避开干扰。直接选择5G的网桥传输也越来越成为主流。

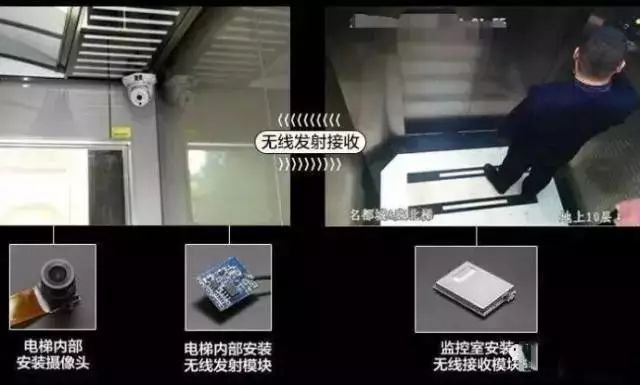

最终效果图

常见问题

① 问：网桥配对后从客户端能ping通NVR 地址，就是出不来图像怎么回事？

答： 只有符合TCP/IP协议的网络摄像头才能网桥传输，使用私有协议的不可以哦，建议换个网络摄像头试试。

② 问：一个电梯井有两部并排的电梯，最少需要几台网桥？

答：最少需要三台，一台设置成AP模式放置在电梯井底部中央，另外两台设置为客户端模式安装到轿厢底部。

③ 问：我想省个交换机，可不可以用网桥的LAN口串联另外一个网桥？

答：可以，但不要串太多级。（来源：弱电行业网）

如何选择合适的无线网桥？

电梯监控专用无线网桥是一种在无线监控领域常用的无线监控传输设备，虽然它和无线AP、无线路由器一样也是无线设备，但它不用来搭建wifi 覆盖，而是用来无线传输视频数据 。跟有线监控中的交换机一样，无线网桥是无线监控中的重要传输设备，广泛应用在户外监控视频传输和电梯监控视频传输这两大领域中。

市场上的无线网桥种类五花八门，数不胜数，如何选择一款适合自己需求的网桥呢？

• 1、传输距离 无线监控项目需要进行传输的距离不尽相同，无线网桥的传输距离也有很多种，有的传输1~3公里，有的传输3~5公里，有的传输5~10公里，有的传输20公里以上，一定要根据监控的传输距离确定，尽可能网桥的最大传输距离大于监控传输距离，因为实际应用环境下的雨、雾、雪等天气会导致网桥传输性能下降，工程建设应预留充足的性能余量。

• 2、传输带宽 无线网桥的传输速率有很多种，如150Mbps、3000Mbps、450Mbps、600Mbps、900Mbps等，选择何种速率的，可以根据无线监控要求来定。用户实际需要考虑的是网桥在特定距离下的传输性能，而不是理论带宽数据。举个例子，IP-COM AP625网桥的理论传输带宽为433Mbps，在2公里的距离下，点对点传输带宽实测可达200Mbps，带载 25个200W 摄像头无压力。

• 3、工作频率 无线网桥的工作频率主流有两种，2.4G和5.8G，两种网桥的特点各不同。一般来说，2.4G的无线网桥是当前主流频段，兼容性好，绕射能力好，但抗干扰性比较差，尤其是在城区使用易受其他WiFi设备发射的无线信号干扰。5.8G的信道比较纯净，抗干扰能力比较好，传输距离远，但是绕射能力差。 市区、闹市、远距离传输、摄像头码流较大、2.4G干扰比较多，选择5.8G的无线网桥。其他如传输距离较近、比较偏僻、同频干扰较少等就用2.4G的无线网桥

• 4、天线 天线是无线网桥的重要配件，用来发射和接收无线信号，没有天线，无线网桥无法实现通信。天线的种类很多，有全向天线、定向天线之分。全向天线用于近距离的覆盖和传输，远距离桥接应选择定向天线并且天线增益越大，无线网桥性能越优。

• 5、供电方式 无线网桥的工作环境通常会涉及到室外一些复杂的环境，比如森林、港口、隧道、水库等地方，所以供电是个较为麻烦的问题。选择支持POE网线供电的无线网桥可以很好的解决这个难题。IP-COM 网桥全部支持PoE 注入器供电，供电距离可达60米。

• 6、防护等级 无线网桥多工作于室外，环境多变，如下雨、雨雪、高温等，首要要求防水、防尘、耐热、抗冷凝。一个合格的无线网桥，这些“品质”是必须的。

• 7、配对方式 目前网桥主流的配对方式有三种：按键配对、拨码配对、自动配对。就工程应用的简便性而言，特别是一次性安装几十上百台网桥的项目，自动配对无疑是最佳选择。IP-COM网桥支持出厂状态下两台网桥通电即自动配对，大大减轻工作量。
