良好的视频传输设计是监控系统中非常重要的一部分，如果一套建设好的系统选用的都是能够产生或处理高质量画面的摄像机，镜头，监视器，录像机，但是没有良好的传输系统，最终在监视器上看到的图像将无法令人满意。那么，如何为重庆监控系统挑选合适的弱电线缆呢？

如何为安防监控系统挑选合适的弱电线缆一：各种线缆传输的特点

1、视频音频传输，同轴电缆传输

视频信号传输一般采用直接调制技术，以基带频率(约8MHz带宽)的形式，最常用的传输介质是同轴电缆。同轴电缆是专门设计用来传输视频信号的，其频率损失，图像失真,图像衰减的幅度都比较小，能很好的完成传送视频信号的任务。

距离较近时，一般采用专用的SYV75欧姆系列同轴电缆，常用型号为SYV75-5(它对视频信号的无中继传输距离一般为300-500m);距离较远时，需采用SYV75-7，SYV75-9甚至SYV75-12的同轴电缆(在实际工程中，粗缆的无中继传输距离可达1km以上)。

也有通过增加视频放大器以增强视频的亮度，色度和同步信号，但线路中干扰信号也会被放大，所以回路中不能串接太多视频放大器,否则会出现饱和现像,导致图像的失真。

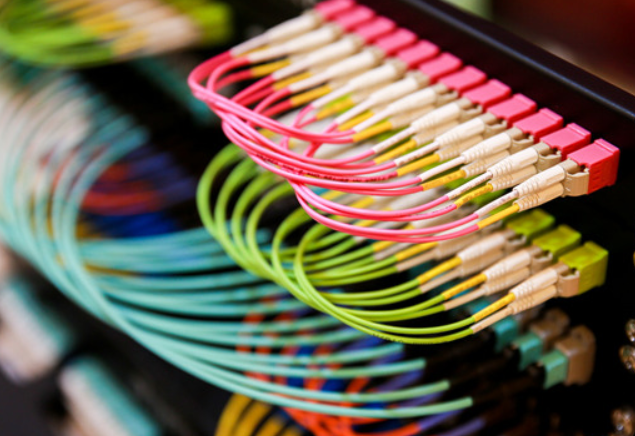

距离更远时采用光纤传输方式，光纤传输具有衰减小，频带宽，不受电磁波干扰，重量轻，保密性好等一系列优点，主要用于国家及省市级的主干通讯网络，有线电视网络及高速宽带计算机网络.而在闭路电视监控系统中，光纤传输也已成为长距离视音频及控制信号传输的首选方式。

2、双绞线传输

视频信号也可以用双绞线传输，这要用到双绞线传输设备。在某些特殊应用场合，双绞线传输设备是必不可少的。如，当建筑物内已经按综合布线标准敷设了大量的双绞线(标准中称三类线或五类线)并且在各相关房间内留有相应的信息接口(RJ45或RJ11)，则新增闭路电视监控设备时就不需再布线，视音频信号及控制信号都可通过双绞线来传输，其中视频信号的传输就要用到双绞线传输设备。

另外对已经敷设了双绞线(或两芯护套线)而需将前端摄像机的图像传到中控室设备的应用场合，也需用到双绞线传输设备。双绞线视频传输设备的功能就是在前端将适合非平衡传输(即适合75Ω同轴电缆传输)的视频信号转换为适合平衡传输(即适合双绞线传输)的视频信号;在接收端则进行与前端相反的处理，将通过双绞线传来的视频信号重新转换为非平衡的视频信号。双绞线传输设备本身具有视频放大作用，因而也适合长距离的信号传输。

3、声音监听线缆

监听线缆一般采用4芯屏蔽通信电缆(RVVP)或3类双绞线UTP，每芯截面积为0.5平方米。在没有干扰的环境下，也可选为非屏蔽双绞线，如在综合布线中常用的5类双绞线(4对8芯);由于监控系统中监听头的音频信号传到中控室是采用的点对点布线方式，用高压小电流传输,因此采用非屏蔽的2芯电缆即可，如RVV2-0.5等。

4、通信线缆

配置有电动云台,电动镜头的摄像装置，需在现场安装解码器.现场解码器与控制中心的控制平台之间的通信传输线缆，一般采用2芯屏蔽通信电缆(RVVP)或3类双绞线UTP，每芯截面积为0.3mm2——0.5平方米。选择通信电缆的基本原则是距离越长，线径越大。例如：RS-485通信规定的基本通信距离是1200m，但在实际工程中选用RVV2-1.5的护套线可以将通信长度扩展到2000m以上。当通信距离过长时，需使用RS-485通信中继器。

报警控制器的电源一般采用本地取电而非控制室集中供电，线路较短，一般采用RVV2×0.5"以上规格即可，依据实际线路损耗配置。周界报警和其他公共区域报警设备的供电一般采用集中供电模式，线路较长，一般采用RVV2*1.0"以上规格，依据实际线路损耗配置，所有电源的接地需统一。

如何为安防监控系统挑选合适的弱电线缆二：室内配线技术要求

除安全可靠，布线合理，整齐，安装牢固外，使用导线的额定电压应大于线路的工作电压，导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面积应能满足供电和机械强度的要求。

配线时应尽量避免导线有接头，非用接头则必须采用压线或焊接。线连接和分支处不应受机械力的作用，配线安装要保持水平或垂直。

配线按技术要求：应加套管保护;天花板走线可用金属软管,但需固定稳妥美观;信号线不能与大功率电力线平行,更不能穿在同一管内;如因环境所限,要平行走线,则要远离50CM以上;报警控制箱的交流电源应单独走线,不能与信号线和低压直流电源线穿在同一管内,交流电源线的安装应符合电气安装标准;报警控制箱到天花的走线要求加套管埋入墙内或用铁水管加以保护,以提高提高防盗系统的防破坏性能。

室内配管的技术要求

线管配线有明配和慢配两种，明配管要求横平竖直，整齐美观。暗配管要求管路短，畅通，弯头少。线管如无规定时，可按线管内所穿导线的总面积(连外皮)，不超过管子内孔截面积的70%的限度进行选配。管路长度超过下列数值时，中间应加装接线盒或拉线盒，其位置应便于穿线。管子长度每超过40米，无弯曲时;长度每超过25米，有一弯时;长度每超过15米，有两个弯时;长度每超过10米，有三个弯时。

电线管的弯曲半径应符合所穿入电缆弯曲半径的规定，电缆的弯曲半径一般应大于电缆直径的10倍，线管的连接应加套管连接或扣连接。

如何为安防监控系统挑选合适的弱电线缆三：布线技术

布线项目中，施工水平的高低直接影响着系统的性能，严重的还要重新返工，穿线工作除了遵守相关技术标准外，更主要的是工作责任心与工作的经验，以下是多年工作经验的小结：

为了保证线缆不被刮破从而造成"短路"，在所有的钢管口都要安放塑料护口。一个可行的方法是穿线人员在施工时应随时携带"护口"，需要时可随时安放，以免因手头没有"护口"而"偷懒"。

垂直线缆通过过渡箱转入垂直钢管往下一层走时，在过渡箱中要绑扎悬挂，避免线缆重量全压在弯角的里侧线缆上，影响线缆的传输特性。在垂直线槽中的线缆要每米绑扎悬挂一次，线槽内布放线缆应平直，无缠绕，并且长短要一致。

"余线"线缆在配线箱处的"余线"长短要一致，并且不要过长。最好将余线按分组表分组，从线槽出口拉直绑扎好，绑扎点间距不大于50cm。需要注意的是，不可用铁丝或硬电源线绑扎。

"标号"线缆按照平面图进行标号，每个标号对应一条线。两端的标号位置距末端25cm，贴浅色塑料胶带，上面用油性笔写上标号或贴上纸质号签后再缠上透明胶带。

一般按3%的比例穿备用线,备用线放在主干线槽内，每层至少一根备用线。穿线完成后，所有的线缆应全面进行通断测试，测试可采用下面的方法，把两端线缆的芯全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档，两表笔接到一对线缆芯上，在另一端把这对线缆芯频繁，短暂地接触。如果持表端能听到断续的声音就表示测试通过，通过测试，能发现断线，短路和标错号的问题。

当布线期间，线缆拉出线缆箱后尚未布放到位时，如果要暂停施工，应将线缆仔细缠绕收起，妥善保管，防止被意外损坏，这是没有规范管理的施工队伍经常容易忽略的地方。

以上就是如何为重庆监控系统挑选合适的弱电线缆的全部内容了，相信各位看到这里对于如何为重庆监控系统挑选合适的弱电线缆这个问题已经有了解答，希望能给予各位一定的帮助。
