网络监控系统：

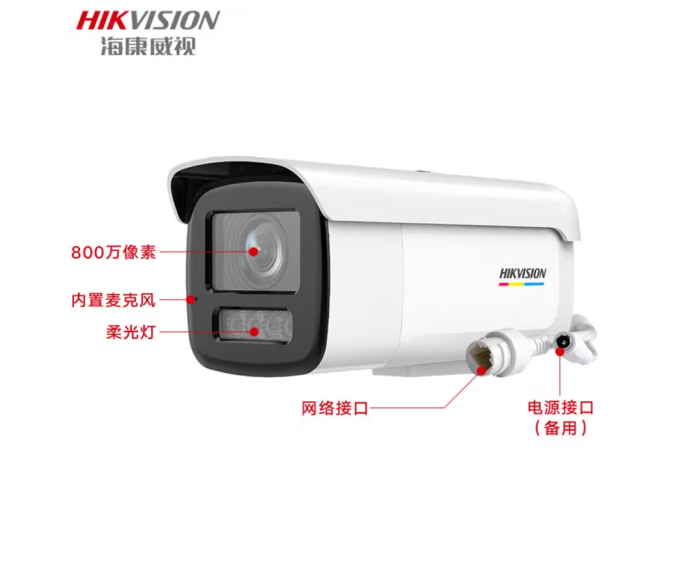

这种系统是通过标准的RJ45水晶头母头输出标准的网络信号的。这种信号可以和常用的网络设备如交换机路由器等相兼容。所以采用的是标准的网线来传输信号。NVR系统结构，一个简易的LAN网络，每个摄像头就相当于一个PC终端，每个终端都有独立的IP地址。而NVR采集设备正是根据这些独立的IP地址来区分和识别每一路视频通道的录像。NVR系统线缆抗力仅次于同轴和光纤，但是优于双绞线传输。但是传输距离是最短的，每个节点的单根网线长度不能超过100米，用质量较好的线材时勉强可以达到150米左右。需要更长距离时要加中继器或者采用光纤传输；

同轴硬盘录像系统：

该监控系统的监控摄像头输出的是视频信号，输出接口是BNC头，BNC头对应的线缆是75-3或者75-5同轴电缆。该电缆中心有一根高频铜线的线芯，外面以绝缘发泡填充物包绕，再覆绕一层锡伯纸全屏蔽后外层用金属网缠绕，外层就是保护皮了。这种电缆工作时信号是在被接地了的屏蔽层的全屏蔽中的线芯中传输的，很难收到外界干扰，同时摄像头传来的视频信号是没有经过任何转换的原始信号，所以提供给图像采集系统的是高保真的原始图像。这是标准的DVR传输系统。

双绞线传输：

网线可以当双绞线用，但是双绞线不一定能当网线用，因为双绞线有单对、双对。四对等形式，而标准网线都是四对的。双绞线传输就是用双绞线传输器将摄像头BNC接口输出的视频信号变换成脉冲信号后经过一对双绞线传输到视频采集端再用双绞线传输器将脉冲信号还原成视频信号输入到视频采集设备中。折冲传输由于存在着信号转换，对视频信号有一定的影响；主要表现在还原后的视频信号亮度和对比度不被消减了，和原始图像对比明显的缺少层次感，当采用的双绞线和传输器质量较差时这种差异更明显，甚至出现画面类似浮雕壁画的现象。

在实际中为了降低成本，普遍采用网线+传输器来应用，这样可以一根网线同时传输4个通道的视频信号。为了尽量减小视频信号损失，采用0.5mm超五类8芯全无氧铜的网线和质量稳定的传输器。当传输距离较长对稳定性要求较高时就要考虑采用光纤来传输了。光纤线缆比网线还便宜，同时抗干扰和同轴不相上下，但是传输距离很长公里级别的，可以同时传输多路信号，而且稳定性比双绞线可靠的多。目前有种同轴真高清的摄像头，这种摄像头为了保证高清的画面只能采用同轴或者光纤传输。
