重庆监控系统作为安全防护与管理的核心工具，其功能实现依赖于多个部分的协同运作。从前端图像采集到后端数据应用，每个环节都有特定设备承担关键角色，共同构成 “感知 - 传输 - 处理 - 呈现” 的完整链路。一套完整的监控系统主要由以下四大部分组成。

一、前端采集设备：监控系统的 “感知终端”

前端设备是监控系统的 “眼睛”，负责将物理场景转化为电信号或数字信号，核心功能是图像与声音的采集。

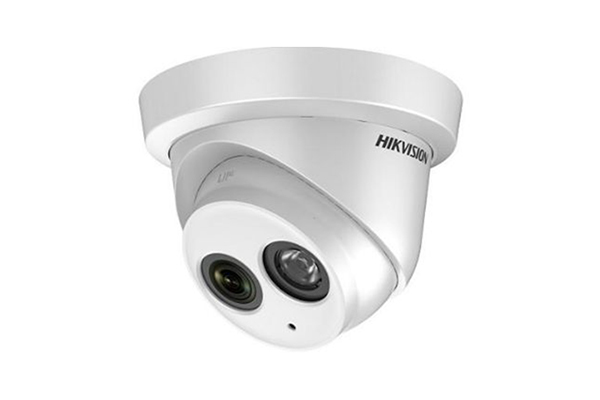

摄像机是前端的核心设备，按场景需求可分为多种类型：枪式摄像机（筒机）适合室外远距离监控，具备防水防尘特性（IP66 防护等级），搭配可变焦镜头（2.8-12mm）可灵活调整监控范围；球型摄像机（球机）支持 360° 旋转与 10-30 倍光学变焦，适合大面积动态监控（如广场、园区），内置智能算法可实现自动跟踪移动目标；半球摄像机体积小巧，适合室内隐蔽安装（如电梯、走廊），镜头角度固定（多为 2.8mm 广角），能覆盖近距离区域；针孔摄像机则用于需要高度隐蔽的场景（如柜台、设备内部），镜头直径仅几毫米，可伪装成日常物品。

辅助采集设备包括镜头、防护罩、拾音器等。镜头决定成像清晰度与视场角，广角镜头（180°）适合小空间全覆盖，长焦镜头（100mm 以上）可捕捉远距离细节；防护罩用于极端环境，如防爆防护罩（Ex dⅡCT6 标准）适配化工场所，防腐蚀防护罩适用于海边或工业区；拾音器可同步采集声音信号，配合视频实现 “音视频联动”，需注意在隐私区域（如病房）需禁用或授权使用。

部分前端设备还集成智能功能，如带 AI 芯片的摄像机可在前端完成移动侦测、人脸识别、车牌识别等分析，减少后端处理压力，适合需要快速响应的场景（如小区门禁、收费站）。

二、信号传输设备：数据流通的 “神经中枢”

传输部分是连接前端与后端的 “桥梁”，负责将前端采集的信号稳定、高效地传输至后端处理设备，分为有线传输与无线传输两类。

有线传输设备适用于大多数固定场景，稳定性强。同轴电缆是模拟监控的传统选择，通过 BNC 接口传输视频信号，成本低但传输距离有限（单段≤300 米），需配合放大器延长距离；网线（超五类 / 六类）是网络监控的主流介质，通过 PoE 交换机可同时传输数据与电力（支持 IEEE 802.3af 标准，供电距离≤100 米），适合中小规模系统；光纤则用于长距离传输（单模光纤可传 10-100 公里），通过光端机将电信号转为光信号，抗电磁干扰能力强，适合跨厂区、跨路段的大型监控系统。

无线传输设备适用于布线困难的场景，如临时活动、野外区域。微波传输器（工作在 2.4GHz 或 5.8GHz 频段）可实现点对点信号传输，传输距离 1-5 公里，需无遮挡；4G/5G 模块则通过运营商网络传输，适合移动场景（如车载监控），但受信号覆盖与流量成本限制；WiFi 网桥适合短距离（≤500 米）无线组网，可连接多个前端设备，需注意信道干扰问题。

传输环节还需配套设备保障稳定性：交换机用于网络信号分流（核心交换机需支持千兆带宽与 VLAN 划分），光交换机用于光纤信号分配，防雷器（安装在户外线路两端）可抵御雷击产生的浪涌电流，避免设备损坏。

三、后端处理与呈现设备：数据的 “中枢与窗口”

后端设备负责信号的接收、存储、分析与展示，是监控系统的 “大脑” 与 “显示器”，决定系统的管理能力与应用价值。

存储设备用于保存录像数据，主流方案有硬盘录像机（NVR/DVR）与存储服务器。NVR（网络硬盘录像机）连接网络摄像机，支持 H.265 + 编码格式，单台可接入 16-256 路摄像头，内置硬盘插槽（最多 16 盘位），单盘容量可达 18TB，通过 RAID 技术实现数据冗余（硬盘损坏时不丢失数据）；存储服务器则适用于超大规模系统（上千路摄像头），采用分布式架构，可通过集群扩展存储容量，支持云存储对接（如阿里云、海康云）实现远程备份。

管理与分析设备负责系统控制与智能应用。视频矩阵可切换不同摄像头的画面至显示器，支持键盘操作快速调用；管理服务器运行监控平台软件，实现设备状态监控、录像检索、远程控制等功能，支持多用户权限管理；AI 分析服务器则对录像进行智能处理，如行为分析（打架、摔倒识别）、异常检测（物品遗留、区域入侵），适合安防要求高的场所（如机场、火车站）。

显示设备用于画面呈现，根据规模选择不同方案：监视器（21.5-55 英寸）适合小系统，单屏显示 1-4 路画面；拼接屏（46-55 英寸液晶单元）通过拼接控制器组合成大屏幕，可显示全景画面或分割多窗口，适合指挥中心；客户端电脑 / 手机则通过软件远程查看，支持实时预览、录像回放、截图下载等功能，实现移动化管理。

四、辅助设备：系统稳定运行的 “保障基石”

辅助设备虽不直接参与信号处理，但对系统可靠性至关重要，包括电源、支架、防雷接地等。

供电设备确保前端与后端设备的电力供应。集中供电电源（12V/24V）可同时为多路摄像头供电，减少电源适配器数量；PoE 交换机通过网线为网络摄像机供电，简化布线；UPS 不间断电源在断电时可维持系统运行（续航 15-60 分钟），保障关键数据不丢失，适合医院、金融机构等场所。

安装与防护设备影响设备寿命与采集效果。支架需根据摄像头类型选择，枪机用壁装支架，球机用吊装支架，材质为铝合金或不锈钢（防锈）；防水箱用于户外设备的电源与接头保护，具备 IP65 防护等级；接地系统（接地电阻≤4Ω）可释放静电与雷击电流，保护设备电路。

其他辅助工具包括操作台（放置录像机与显示器）、KVM 切换器（多设备共用键盘鼠标）、线缆标签机（便于后期维护）等，这些设备虽不起眼，却能显著提升系统的管理效率与维护便利性。

一套完整的重庆监控系统是 “前端感知精准、传输稳定可靠、后端处理高效、辅助保障到位” 的有机整体。不同场景（如家庭、园区、城市）的系统组成会有所侧重 —— 家庭监控可能仅需 1-2 台摄像机 + NVR + 手机客户端，而智慧城市监控则需数千路前端、光纤传输网、云存储与 AI 分析平台。但无论规模大小，各部分的协同运作都是系统发挥作用的核心前提。
