重庆高速公路收费闭路电视监控系统（CCTV）是实现高速公路现代化管理和确保高速公路行车安全，杜绝行车人员过站缴费和收费站管理人员收费过程的违法犯罪事件发生所必不可少的一大重要组成部分，主要通过这一切安全管理措施达到对收费站的视频的控制和管理来实现高速公路的通畅运行，安全防范的目的；同时，视频图像的备份也为突发事件的发生和工作人员的工作态度考评提供了宝贵的实时记录资料。

一

概述

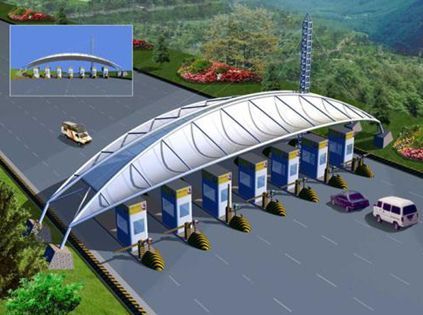

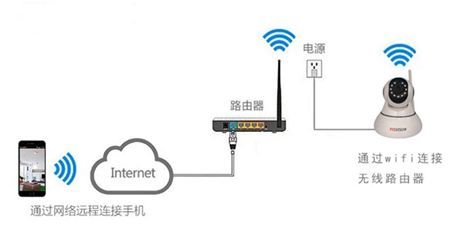

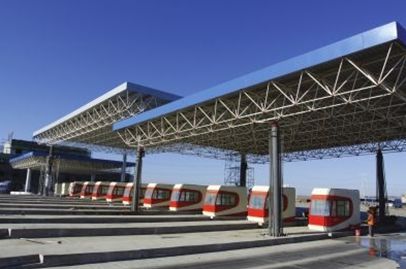

高速公路收费站监控系统主要监控对像是收费站的工作人员收款开票的工作流程监控；进站车辆车型，车牌号及行车缴费的实时监控。同时，系统存在着与同级系统和今后总控系统的协调、统一的需求，并靠系统接口来实现；包括：视频图像的共享、系统互控以及系统间相互的联动等。从而各系统间形成整体。

二

系统应用

1

矩阵系统

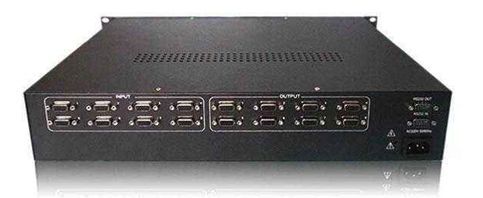

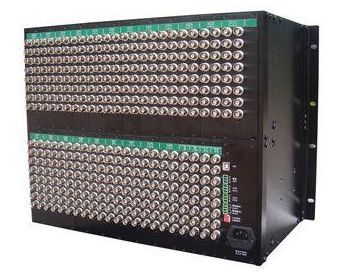

矩阵控制系统是闭路电视监控系统的中心控制部分，技术选型的基础在于系统功能强、结构合理、操作简单方便、与报警系统的相互联动功能、运行的高可靠和稳定性、系统易维护性、软硬件的兼容及开放性能、可扩展性能。

矩阵系统的提供可开放的标准通讯协议和接口软硬件，以备今后实现视频交互式联网功能。

2

收费系统

所有车道入口的视频信号均进入收费亭内工控机的视频输入端。车道出口的视频信号，出口收费亭的视频信号需进入收费亭内工控机的视频输入端同时环出进入收费大楼的视频控制主机的视频输入端。

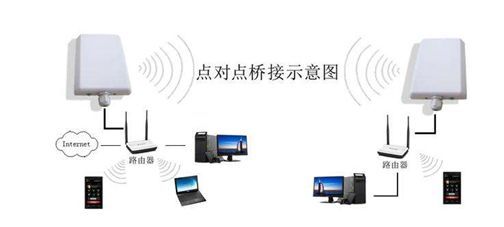

图像点对点监控

重点收费站对出口车道的摄像机，出口收费亭内的摄像机和所有收费站的广场一体化球型摄像机进行重点的点对点监视：及一台摄像机对应一台监视器。

视频录像存储

对于所有的视频信号都应进行录像，通过4画面分割器和长延时录像机，将所有视频图像录制下来，并可实现单一回放。

报警联动录像

车道出口亭内设置的报警按钮人工触发后，亭内的紧急报警信号通过控制电缆经弱电信号传输线传输至控制室的视频矩阵控制器的报警输入端口。

当警情发生时报警信号驱动相应的视频打开，系统进入报警联动录像状态，录像机进行实施事件录像。报警信号通过CM6700矩阵控制主机的报警端口，输出报警信号给矩阵主机CPU，报警触发模组；触发相应的视频图像画面，并触发报警跟随录像机进行录像。

广场快球预置跟随功能

当有突发事件发生时，应充分利用广场快球摄像机的预置跟随功能，以便抓获图像进行录像备份，视频传输性能分析。

矩阵控制器

调用图像，报警联动录像，控制广场摄像机，留有视频和数据接口以备功能扩展。
