- 编辑 :重庆监控安装 时间: 2018-06-05 14:31:18
-
在有些环境下,不光要进行视频监控,还要同步录音,这就需要在有重庆监控摄像头的同时,还要接录音设备----拾音器。
下面就来说说如何在网络摄像机上接拾音器
原理
拾音器在供电状态下通过音频线将采集的音频传输到网络摄像机,共同通过网线传输到硬盘录像机进行音频录制。
拾音器的分类介绍
拾音器分为两种:绿头接口和3.5mm拾音器接口
外观
绿头接口
3.5mm音频接口接线
绿头接口

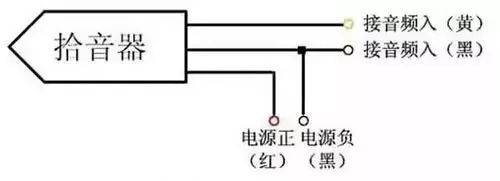

此类接线比较简单,普通的拾音器一般有三根线,一般是信号线、电源正极,电源负极。
方法如下:
A)音频信号线接IN
B)电源负极接地G
C)电源正极接拾音器的供电电源正极
3.5mm接口
这种拾音器的音频线可以单独或者同时接左/右声道,监控拾音器公共地接音频地,现在主流的网络摄像机都采取此种接线方式。
工具:拾音器、3.5mm音频头、12V直流电源、网络摄像机
准备工作

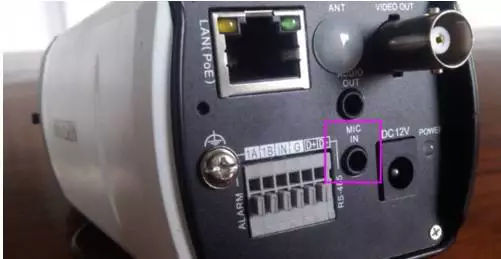

网络摄像机
带有音频输入插孔的网络摄像机,一般音频插孔标志为Mic in/line in。此篇文章是假设网络摄像机已经处于正常工作状态下,所以,关于网络摄像机不赘述。
拾音器

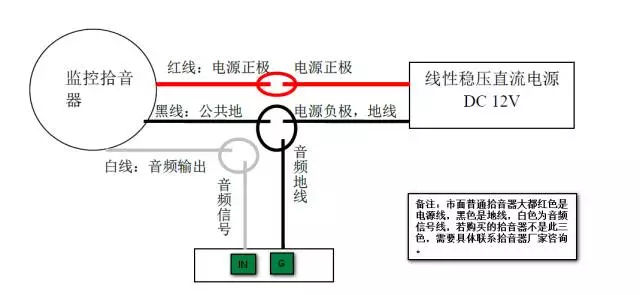

拾音器是采集声音的主要设备,原理我们可以理解为麦克风+放大器。一般的拾音器采用三线制、四线制,电源正极、音频信号线(正)、公共地。以下图中三线制拾音器为例,红线为电源正极,接12V直流电源适配器正极;黄色为音频信号线,接音频插头线中的音频线;黑色为公共地,接12V直流电源适配器负极和音频头地线。

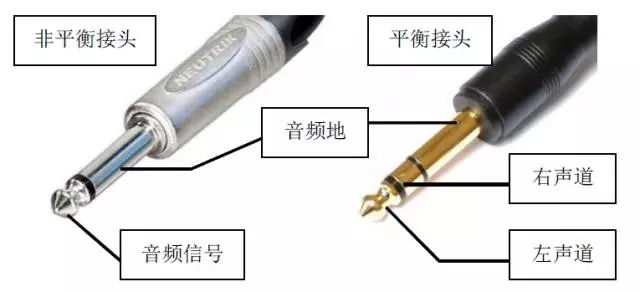

3.5mm音频插头(拾音器原配的没有,需另配)
有的插头里面有两根线(这种接线比较明确),也有的有三根线 [其中一根(此处的蓝线) 是用不到的,只用红、绿。
