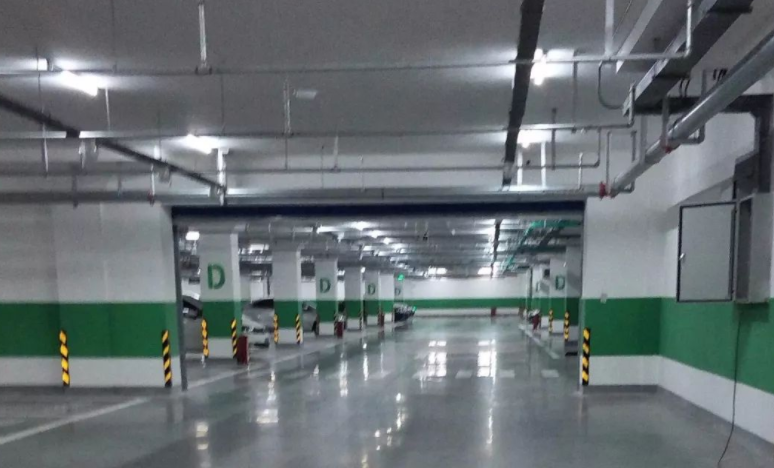

不知道大家对地下车库的印象是怎么样的呢？随着人们生活水平的提高， 现在普遍家庭都有能力配置小汽车，所以近年来车库车位需求激增问题也是比较突出的，面临“车多位少”的问题。城市住宅小区、办公楼、购物广场、政府机关等地下停车场规模越来越大，从原来的室外地面的停车场到现在的楼下/楼上室内停车场。室外停车场车辆众多，容易阻挡人们的观察视线；而大型的室内停车场，通常给人一种阴暗沉闷的感觉。由于停车场的特殊环境为环境：空旷、人少车多，尤其是视觉盲区多等，因此容易滋生犯罪行为，如抢劫绑架等。所以车库内安装重庆监控系统是非常有必要的。

一般大型的车库都会安装监控摄像头，对出入口车辆与人员、收费处、车位、停车场环境进行管理。不同的位置，安装的监控摄像头要求都不一样，一般在4-6mm范围进行选择。值得一提的是，如果想要看清车牌，普通的监控摄像头，需要安装白光灯，否则在比较暗，或者说夜视的情况下，车牌会反光。另外，在功能方面，停车场安装的监控摄像头，除了像素高清外，还应该具备强光抑制、宽动态等功能，可以自动调节和优化拍摄图像，清晰看到车辆与车牌。

一般情况下，地下车库的摄像机众多，每一片都会安装有监控设备箱，那么这么多设备箱是怎样传回监控中心的呢？通过光缆是肯定的

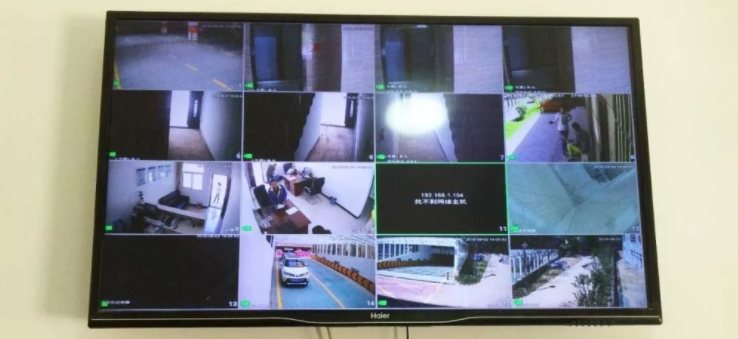

各个设备箱都是通过光缆串联起来的，通过光纤通信设备将视频信号传回到监控中心的硬盘录像机保存并利用显示器、监视器或大屏显示出画面。

重庆监控系统中怎样选择光缆？

光纤的类型

光纤根据使用场合的不同，分为室内光纤，室外光纤，分支光纤，配线光纤。

按敷设方式分：自承重架空光纤、管道光纤、铠装地埋光纤和海底光纤。

按光纤结构分：束管式光纤、层绞式光纤、骨架式光纤、紧抱式光纤、带式光纤，非金属光纤和可分支光纤。

按用途分：长途通讯用光纤，短途室外光纤，混合光纤和建筑物内用光纤；

光纤根据传输方式可分为单模和多模，监控一般使用单模光纤。

单模光纤：只传输一种模式光信号的光纤，常规有G.652，G.653，G.654，G.655等传输等级分类，单模光纤传输百兆信号距离可达几十公里。单模光纤，只传输主模，也就是说光线只沿光纤的内芯进行传输，由于完全避免了模式射散使得单模光纤的传输频带很宽，因而适用于大容量，长距离的光纤通讯，单模光纤使用的光波长1310nm或1550nm。

多模光纤：能传输多种模式光信号的光纤，为G.651等级，根据光模式分为OM1，OM2，OM3，多模光纤传输百兆信号最远传输距离2公里。多模光纤，在一定的工作波长下，有多个模式在光纤中传输，这种光纤称之为多模光纤，由于色散或像差，因此这种光纤传输性能较差频带比较窄，传输容量比较小，距离也比较短。

一般情况下，监控中我们选择的都是单模光缆，对于12芯以下，一般以中心束管式光缆为主，大于12芯后，应选择层绞式光缆，如果没有特殊需求，主要以管道和架空光缆为主。

中心束管式光缆

层绞式光缆

光纤的敷设要求：光纤的弯曲半径应至少为光纤外径的15倍，在施工过程中应至少于为20 倍；布放光纤时，光纤盘转动应与布放速度同步，光纤索引的速度一般每分钟15米；布放光纤时，光纤出盘处要保持松弛的弧度，并保留缓冲的余量，又不宜过多，避免光纤出现背扣；光纤在两端预留长度为5-10米；敷设光纤时应做好标签，并填好放线记录；所有光纤不应外露。

知道了光缆如何铺设方法，此时我们的施工工人会将光缆把核心机房与车库中设备箱串联起来。光缆铺设完毕，剩下的就是光纤熔接，它用到的材料有：光缆终端盒、尾纤、耦合器、光缆接续盒、光纤跳线等。

光缆终端盒

光缆终端盒系是光纤传输通信网络中终端配线的辅助设备，适用于室内外光缆的直接和分支接续，并对光纤接头起保护作用。光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。

一般光缆终端盒分为壁挂式终端盒、机架式终端盒。终端盒的前面板孔用于安装光纤耦合器、终端盒里面有盘纤盘，终端盒的后侧是光缆进出口。

光缆终端盒选择时要注意光缆的芯数以及接口等问题。光缆终端盒一般有4、8、12、24口等。根据光缆终端盒光纤耦合器孔的外观，需要选择合适的光纤耦合器。

有时候，感觉光缆终端盒不够美观，很多大型机房用ODF光纤配线架代替。ODF一般有12口、24口、48口、72口、96口等。

光纤耦合器

光纤耦合器(Coupler)又叫适配器、法兰盘，是将两个光纤跳线通过机械连接的方式达到传递光纤信号的目的。所以说好的光纤耦合器，造成的损耗非常小。好比两个水管用连接阀连接，如果连接阀质量太次，就会漏水。光纤耦合器同理漏光，致使光纤链路损耗太大，导致光传输设备不能正常工作。

FC-SC光纤耦合器

光纤跳线

光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。

分类

光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。光纤跳线是指跳线两边带转接头，尾纤是跳线的一半，一边带头。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

光缆接续盒

光缆接续盒又称光缆接头盒、光缆接续包、光缆接头包和炮筒，是相邻光缆间提供光学、密封和机械强度连续性的接续保护装置。在光通信网络中，由于光缆长度有限以及光缆在传输线路上需要分支，因此产生光缆接头，光缆接续盒为光缆接续、分支提供条件并对接头进行保护。

光纤热缩管

光纤热缩管是由透明热缩管、热熔管和不锈钢棒（加强筋）组成，是专门为光纤接续而设计的保护元件。光纤热缩管包括皮线热缩管和单芯光纤热缩管。

当加热时，光纤热缩管热熔管熔化，紧紧地包裹住熔接后的光纤接头，达到填充和密封的作用；加强件起到支撑作用和抗拉抗弯作用；热缩管受热收缩，将光纤接头、热熔管和加强件紧紧包裹，形成一个整体，增加光纤接头部分的机械强度，同时防止潮气侵入，从而维持光纤传输性能的长期稳定。

皮线热缩管

在用光纤热缩管对光纤进行保护时应注意：

(1)避免保护管内有残留气泡，以保证光纤接头的温度特性和长期可靠性;

(2)光纤要施加一均匀张力，以保证光纤在保护管中处于直线状态;

(3)避免光纤扭绞，防止微弯造成损耗增大;

(4)施加的张力不能很大，避免光纤裂纹增加出现损害;

(5)等热缩管完全收缩、冷却并定型后再释放张力，以避免光纤局部受热不均匀出现微弯或宏弯。

单芯光纤热缩管

光纤热缩管的作用除了增加光纤接头部分的机械强度外，最主要的是起到填充和密封作用，避免保护管内有残留气泡，防止潮气侵入，从而维持光纤传输性能的长期稳定。

为了提高效率，我们需要提前最好准备工作。

下一步进行光纤熔接，并且安装光纤设备收发器等，调试通各监控设备箱与中心机房的通信光缆。具体监控安装可以参考其他技术文档。

每个监控设备箱汇聚了各个网络摄像机的信号，需要用光设备实现视频信号的传输。现在大部分摄像机都是网络摄像机，所以利用收发器传输是常用的方法，现光纤收发器已经不止局限在1光1电，已经发展出一光多电，如一光两电、一光四电、一光八电、两光多电，如两光三电、两光四电等等。我们用多光多电转换器+收发器的模式传回机房。

从传输类型又可分为单芯收发器和双芯收发器，从名字上我们就可以区分，单芯收发器数据的接收和发送都是通过一芯光纤完成的，而双芯收发器是通过二芯光纤，接收端和发送端有RX和TX的区分，接收端和发送端的RX和TX必须交叉连接才能正常收发数据，也就是说接收端的RX必须连接发送端的TX。现阶段，我们用到的多数是单模单纤光纤收发器，即用一根纤芯就可以将信号实现传输。

一般光纤收发器机架分为16槽和14槽，机架一般放置于机房位置，标准机柜宽度。16槽主要放置卡片式收发器，14槽放置整体台式外置电源收发器。

选用机架的优点：

1、收发器集中统一供电，减少连接线，简化结构，美观、大方、便于管理和维护。

2、减少电源适配器、插排的数量，每个独立的台式收发器不再平放机柜托盘上，占用地方。

机架可选用单电源或双电源供电方式。采用双电源时二个电源将同时供电，减轻了每个电源的负荷，延长了电源使用寿命。当有一个电源出现故障时，另一个电源又可独立供电，使收发器的工作不致中断。对电源进行维修和更换时不需拔出光纤收发器，也不需从机柜中拆下本机架，只需从机架背面拔出有故障的电源进行维修或更换，使维护极为方便快捷。从而能为光纤以太网络系统提供高可靠性、高容量、高集成度及高性能和经济实用的光纤网络中心解决方案，具有工作稳定、供电容量大、操作方便、易于维护等显著特点。
