- 编辑 :重庆监控安装 时间: 2017-04-29 09:22:20
-
重庆高清监控教你一分钟分清监控工程中的常用线缆大家在做工程的时候是不是会经常被各种监控线缆搞混呢
一、同轴电缆
视频信号传输一般采用直接调制技术、以基带频率(约8MHz带宽)的形式,最常用的传输介质是同轴电缆。同轴电缆是专门设计用来传输视频信号的,其频率损失、图像失真、图像衰减的幅度都比较小,能很好的完成传送视频信号的任务。
摄像机到监控主机的距离≤200米,通常在100米左右,可以用SYV-75-3(即RG59线)视频线或者SYV-75-5(96编)。
摄像机到监控主机的距离>200米<350米,可以用SYV-75-5(128编)视频线。
摄像机到监控主机的距离在500米左右,采用SYV-75-7基本可以实现。(一般不常用)
摄像机到监控主机的距离在500-1000米,可以采用光纤传输。
PS:SYV电缆全称实心聚乙烯绝缘射频同轴电缆,是同轴电缆的一种。
SYV-75-5:S代表射频,Y代表聚乙烯绝缘,V护套,75代表特性阻抗,5代表线径。
A:64编B:96编C:128编“编”代表:屏蔽层的密度,即外面密密的铜线。
二、光纤传输
距离更远的采用光纤传输方式,光纤传输具有衰减小、频带宽、不受电磁波干扰、重量轻、保密性好等一系列优点,主要用于国家及省市级的主干通讯网络、有线电视网络及高速宽带计算机网络。而在闭路电视监控系统中,光纤传输也已成为长距离视音频及控制信号传输的首选方式。

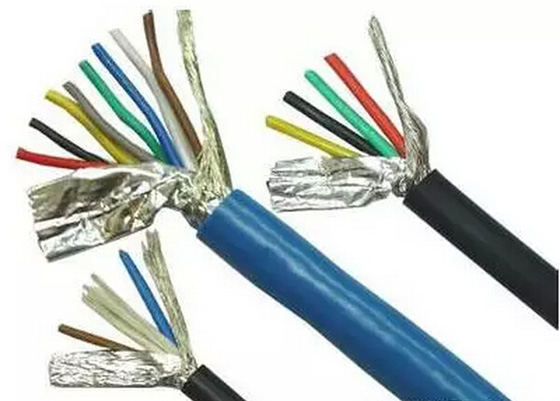

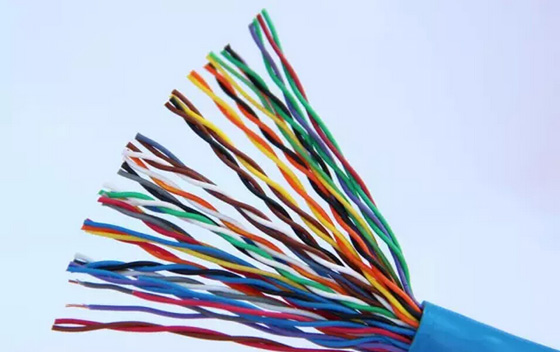

三、通信电缆
通信线缆一般用在配置有电动云台、电动镜头的摄像装置,在使用时需在现场安装遥控解码器。现场解码器与控制中心的视频矩阵切换主机之间的通信传输线缆,一般采用2芯屏蔽通信电缆(RVVP)或3类双绞线UTP,每芯截面积为0.3mm2~0.5mm2。选择通信电缆的基本原则是距离越长,线径越大。例如:RS-485通信规定的基本通信距离是1200m,但在实际工程中选用RVV2-1.5的护套线可以将通信长度扩展到2000m以上。当通信距离过长时,需使用RS-485通信中继器。
