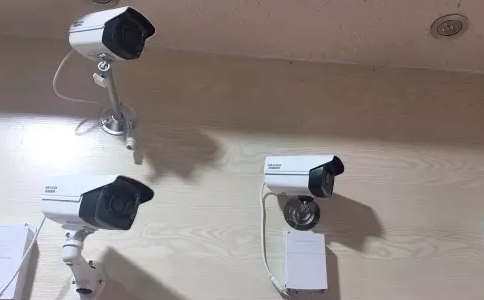

弱电智能工程安防重庆监控设备安装指南1.摄像头安装

闭路电视监控设备是比较精密的光学电子设备，必须在土建、装修工程结束后，各专业设备安装基本完毕，在安全、整洁的环境中方可安装摄像机。其安装要点如下：

安装前每个摄像机均应加电进行检测和调整，处于正常工作状态的摄像机方可安装。具体的检查内容包括：

进行通电检测和调试，正常后方可安装。

检查云台的工作情况。

检查摄像机座与支架或云台的安装尺寸。

从摄像机引出的电缆应留有1米的余量，以不影响摄像机的转动和避免BNC接头受力。不得利用电缆插头和电源插头来承载电缆的重量。

摄像机宜安装在监视目标附近不易受外界损坏的地方，安装位置不应影响现场设备运行和人员正常活动。安装高度，室内宜距地面2.5-5m,且不得低于2.5m。

摄像机方向及照明条件应进行充分的考虑和改善。摄像机镜头应避免强光直射，保证摄像管靶面不受损坏。镜头视场内，不得有遮挡监视目标的物体。摄像机镜头应从光源方向对准监视目标，并应避免逆光安装。

云台安装时应按摄像监视范围来决定云台的旋转方位，其旋转死角应处在支、吊架和引线电缆的一侧，要保证支吊架安装牢固可靠，并应考虑电动云台的转动惯性，在其旋转时不应发生抖动现象。

对摄像机观察区进行调试，符合要求后方可固定。

2.控制室设备安装

机架安装应符合下列规定：机架的底座应与地面固定：机架安装应竖直平稳，垂直偏差不得超过1‰；几个机架并排在一起，面板应在同一平面上并与基准线平行，前后偏差不得大于3mm；两个机架中间缝隙不得大于3mm，对于相互有一定间隔而排成一列的设备，其面板前后偏差不得大于5mm，机架内的设备、部件的安装，应在机架定位完毕并加固后进行，安装在机架内的设备应牢固、端正；机架上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏。

控制台安装应符合下列规定：控制台位置符合设计要求，控制台应安放竖直，台面水平，附件完整，无损伤，螺丝紧固，台面整洁无划痕，台内接插件，和设备接触应可靠，安装应牢固，内部接线应符合设计要求，无扭曲脱落现象。

监控室内，电缆的敷设应符合下列要求：采用地槽或墙槽时，电缆应从机架、制台底部引入，线路应理直，按次序放入槽内：拐弯处应符合电缆曲率半径要求。线路离开机架和控制台时，应在距起弯点l00mm处捆绑，根据线路的数量应每隔100—200mm捆绑一次。当为活动地板时，线路在地板下可灵活布放，并应理直，线路两端应留适度余量，并标示明显的永久性标记。

监视器的安装应符合下列要求：监视器可装设在固定的机架或台上，监视器的安装位置使屏幕不受外界光直射，当不可避免时，应当加遮光罩遮挡，监视器的外部可调节部分，应暴露在使于操作的位置，并可加保护盖。

控制台背面与墙的净距不应小于1．5ｍ，侧面与墙或其他设备的净距，在主要走道不应小于1．5ｍ，次要走道不应小于0．8ｍ。机架背面和侧面距离墙的净距不应小于0．8ｍ．

设备及基础、活动地板支柱要做接地连接。

3.系统接地

安全防范系统接地，按用途为有保护性接地和功能性接地，保护性接地分为防电击接地、防雷接地、防静电接地和防电蚀接地：功能性接地分为：工作接地、逻辑接地、屏蔽接地和信号接地。不同的接地有不同的要求。应接设计决定的接地施工。

系统的接地装置应符合下列要求：

当配管采用镀锌电管时，除设计明确规定处，管子与管子、管子与金属盒子连接后不必跨接，位应遵守下述规定：

管子间采用螺纹连接时，管端螺纹长度不应小于管接头的l／2，螺纹表面应光滑，无锈蚀、缺损，在螺纹上应涂上导电性防腐脂。连接后，螺纹应外露2—3扣。

管子间采用带有紧定螺钉的套管连接时，螺钉应拧紧：在振动的场所，紧定螺钉应有防松动措施。

配管采用黑铁管时，若设计不要求跨接，则不必跨接，若要求，黑铁管之间及黑铁管与装线盒之间可采用架钢跨接，单面焊接，跨接长度不宜小于跨圆钢直径的六倍；黑铁管与镀锌桥架之间跨接时，应在黑铁管端部焊一只铜螺栓，用不小于4mm的铜导线与镀锌桥架相连。

当强弱电用线槽敷设时，强电电线槽宜分开，当需要敷设在同一线槽时，强弱电之间应用金属板隔开。

当强弱电配管平行敷设，若必须平行敷设时，相隔距离宜大于0．5m。

摄像机宜由监控室集中统一供电，远端摄像机比较集中的地方，安装设备箱，箱内设置专用电源开关、防雷设备、熔断器和稳压等保护装置(在该项目中我们采用集中供电方式)。

系统的接地，宜采用一点接地方式。接地母线应采用铜质线。接地线不得与强电零线相接。
