重庆监控系统施工方案分享!
编辑 :重庆监控安装    时间: 2017-09-02 15:33:06

重庆监控系统施工方案分享!1、施工程序

线缆敷设→设备安装→设备调试→投入试运行→竣工资料整理→验收交付使用

1.2主要施工方法

1.2.1系统安装

       按照施工技术图的要求,明确安防系统中各种设备与摄像机的安装位置,明确各位置的设备型号和安装尺寸,根据供应商提供的产品样本确定安装要求。

       根据安防系统设备供应商提供的技术参数,配合土建做好各设备安装所需的预埋和预留位置。

       根据安防系统设备供应商提供的技术参数和施工设计图纸的要求。配置供电线路和接地装置。

        摄像机应安装在监视目标附近,不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。通常最低安装高度室内为2.50米,室外3.50米。

       摄像机的镜头应从光源方向对准监视目标,镜头应避免受强光直射。

       摄像机采用75Ω-5同轴视频电缆,云台控制箱与视频矩阵主机之间连线采用2芯屏蔽通讯线缆(RVVP)或3类双绞线。

        必须在土建、装修工程结束后,各专业设备安装基本完毕,在整洁的环境中安装摄像机。

        从摄像机引出的电缆留有1m的余量,以便不影响摄像机的转动。

摄像机安装在监视目标附近不易受到外界损伤的地方,而且不影响附近人员的正常活动。安装高度室内2.5-5m,室外3.5-10m。电梯轿厢内的摄像机安装有顶部,其光轴与电梯厢的两壁、天花板成45度角。

摄像机避免逆光安装。

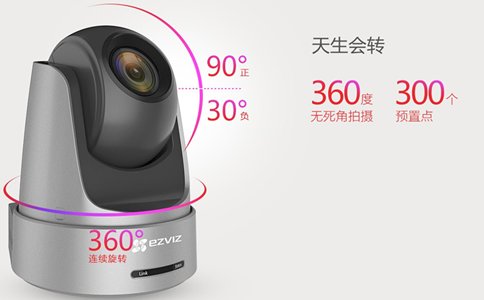

        云台安装时按摄像监视范围决定云台的旋转方位,其旋转死角处在支、吊架和引线电缆一侧。

        电动云台重量大,支持其的支、吊架安装牢固可靠,并考虑其的转动惯性,在它旋转时不发生抖动现象。

       安装球形摄像机、隐蔽式防护罩、半球形防护罩,由于占用天花板上方空间,因此必须确认该安装位置吊顶内无管道等阻档物。

        解码器安装在离摄像机不远的现场,安装不要明显;若安装在吊顶内,吊顶要有足够的承载能力,并在附近有检修孔。

         在监控室内的终端设备,在人力允许的情况下,可与摄像机的安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后,将机柜及控制台运入安装。

        机架底座与地面固定,安装竖直平稳,垂直偏差不超过3‰;几个机柜并排在一起,面板应在同一平面上并与基准线平行,前后偏差不大于3mm,两个机柜中间缝隙不大于3mm。控制台正面与墙的净距不小于1.2m,侧面与墙或其他设备的净距不小于0.8m。


      监控室内电缆理直后从地槽或墙槽引入机架、控制台底部,再引到各设备处。所有电缆成捆绑扎,在电缆两端留适当余量。并标示明显的永久性标记。
