重庆监控安装公司帮你解析摄像机成像原理图
编辑 :重庆监控安装    时间: 2017-09-28 16:41:26

重庆监控安装公司帮你解析摄像机成像原理图。摄像机原理图分享,首先介绍下摄像机的概念,摄像机,防水数码摄象机摄像机种类繁多,其工作的基本原理都是一样的:把光学图象信号转变为电信号,以便于存储或者传输。当我们拍摄一个物体时,此物体上反射的光被摄像机镜头收集,使其聚焦在摄像器件的受光面(例如摄像管的靶面)上,再通过摄像器件把光转变为电能,即得到了“视频信号”。光电信号很微弱,需通过预放电路进行放大,再经过各种电路进行处理和调整,最后得到的标准信号可以送到录像机等记录媒介上记录下来,或通过传播系统传播或送到监视器上显示出来。

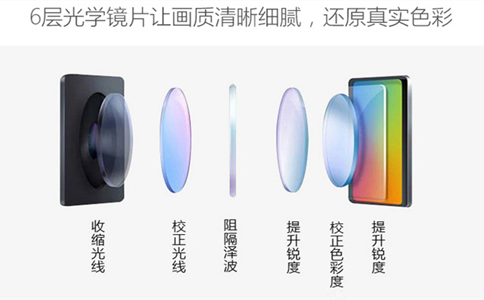

  镜头及其成像原理



  是摄像机最主要的组成部分,并被喻为人的眼睛。人眼之所以能看到宇宙万物,是由于凭眼球水晶体能在视网膜上结成影像的缘故;摄像机所以能摄影成像,也主要是靠镜头将被摄体结成影像投在摄像管或固体摄像器件的成像面上。因此说,镜头就是摄像机的眼睛。电视画面的清晰程度和影像层次是否丰富等表现能力,受光学镜头的内在质量所制约。当今市场上常见的各种摄像机的镜头都是加膜镜头。加膜就是在镜头表面涂上一层带色彩的薄膜,用以消减镜片与镜片之间所产生的色散现象,还能减少逆光拍摄时所产生的眩光,保护光线顺利通过镜头,提高镜头透光的能力,使所摄的画面更清晰。



  摄像者在自学摄像的过程中,首先要熟知镜头的成像原理,它主要包括焦距、视角、视场和像场。



  焦距是焦点距离的简称。例如,把放大镜的一面对着太阳,另一面对着纸片,上下移动到一定的距离时,纸片上就会聚成一个很亮的光点,而且一会儿就能把纸片烧焦成小孔,故称之为“焦点”。从透镜中心到纸片的距离,就是透镜的焦点距离。对摄像机来说,焦距相当于从镜头“中心”到摄像管或固体摄像器件成像面的距离。



  焦距是标志着光学镜头性能的重要数据之一,因为镜头拍摄影像的大小是受焦距控制的。在电视摄像的过程中,摄像者经常变换焦距来进行造型和构图,以形成多样化的视觉效果。例如,在对同一距离的同一目标拍摄时,镜头的焦距越长,镜头的水平视角越窄,拍摄到景物的范围也就越小;镜头的焦距越短,镜头的水平视角越宽,拍摄到的景物范围也就越大。
