重庆监控安装在有些环境下，不光要进行视频监控，还要同步录音，这就需要在有摄像头的同时，还要接录音设备——拾音器。下面就来说说如何在网络摄像机上接拾音器。

　　原理：拾音器在供电状态下通过音频线将采集的音频传输到网络摄像机，共同通过网线传输到硬盘录像机进行音频录制。

　　一、工具/原料：拾音器、3.5mm音频头、12V直流电源、网络摄像机

　　二、准备工作：

　　1、网络摄像机

　　带有音频输入插孔的网络摄像机，一般音频插孔标志为Mic in/line in。此篇文章是假设网络摄像机已经处于正常工作状态下，所以，关于网络摄像机不赘述。

　　2、拾音器

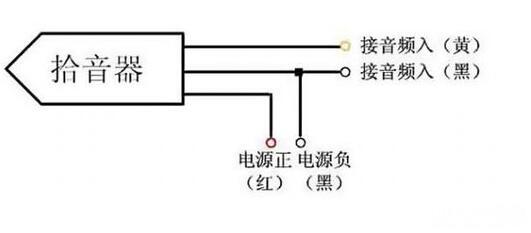

　　拾音器是采集声音的主要设备，原理我们可以理解为麦克风+放大器。一般的拾音器采用三线制、四线制，电源正极、音频信号线(正)、公共地。以下图中三线制拾音器为例，红线为电源正极，接12V直流电源适配器正极;黄色为音频信号线，接音频插头线中的音频线;黑色为公共地，接12V直流电源适配器负极和音频头地线。

　　3、3.5mm音频插头(拾音器原配的没有，需另配)

　　有的插头里面有两根线(这种接线比较明确)，也有的有三根线 [其中一根(此处的蓝线) 是用不到的，只用红、绿]。

　　4、12V直流电源适配器(拾音器原配的没有，需另配)

　　一般12v/2A的就足够，这个直接使用跟监控摄像机一样的电源适配器就可以。

　　三、具体接法

　　S1接D1，S2接C1和D2，S3接C2，C3直接减掉包好。

　　音频头插到摄像机的Mic in，在硬盘录像机中设置这路摄像机通道开启录音即可。

　　四、注意事项

　　此接法只适用于网络监控系统，如果是模拟监控，音频需要另外布施音频线路，通过bnc头接到硬盘录像机上对应的的音频输入接口。
