一套完整的重庆监控系统设计方案包含哪些部分呢?
编辑 :重庆监控安装    时间: 2019-05-14 10:47:15


一套完整的重庆监控系统设计方案包含哪些部分呢?

随着科技不断进步,各种新技术不断涌现,工业闭路电视监视系统、周界安防及门禁、人员定位、公共广播、周界安防、主动安全预警、安全一体化平台等系统集成了网络通信技术、安防技术、软件工程技术于一体的综合管理系统,系统的建设将遵循技术先进、功能齐全、性能稳定、节约成本的原则,力图使该系统成为工厂实际应用的综合监控平台,并综合考虑维护及操作因素,并将为今后的发展、扩建、改造等因素留有扩充的余地。





1) 实用性与经济性的统一


坚持实用性第一的原则。系统应能最大限度地满足工厂系统各项监控业务要求、满足系统管理人员和使用人员的业务需求,能适应新技术的发展,同时还应努力降低建设费用,选择技术成熟和性能稳定、性价比高的产品。


2) 合理性与先进性的统一


系统方案的设计严格遵循系统工程的设计准则,在系统的合理性与技术的先进性之间取得均衡。应努力追求整个系统功能的科学合理性,防止片面追求某一局部的高指标与先进性。在保证整个系统功能和性能的前提下,最大限度地采用成熟、可继承、具备广阔发展前景的先进技术。


3) 标准化与开放性的统一


系统设计尽量采用标准化、模块化设计并严格遵守相关技术的国际、国内和行业标准,以确保系统之间的开放透明性和系统之间的互连互通。


4) 可靠性和安全性的统一


整个系统采用具有高可靠性的总体设计,选用的设备自身应具有较高的安全可靠性,关键设备或关键部件应采取备份冗余设计,采用成熟技术,使方案具备较高可靠性、较强容错能力、良好恢复能力和防雷抗强电干扰能力。


5) 易管理性和易维护性的统一


系统应易于管理和维护,计算机网络等信息基础设施的设计应采用简洁易用的体系结构,以降低系统运行维护费用。为确保产品的售后服务,应选用技术成熟的国内品牌产品。



2.2设计标准


系统规划设计遵循适用的最新版中国国家标准(GB)及电力行业(DL)标准,以及国际单位制(SI)。本设计将依据和参照以下的设计规范和要求进行,但不仅仅限于以下所列范围。


3.视频监控系统


3.1系统设计描述


本工程生产视频监控系统由主厂房区域、辅助车间区域等部分组成,主厂房区域、辅助车间生产区域、安防区域视频监视系统联网组成本期工程的生产视频监视系统,通过在上述各区域内安装的网络监控摄像机组成数字化生产视频监控系统,把数字视频集成在一个统一的平台上,采用分布式集中管理的控制模式进行管理和控制,通过权限控制,系统局域网任意一台计算机用户登录后,即可显示全部其有权限的监控点位,用户可对其进行实时观看、控制、历史回放或下载,实现整个生产区域视频监视系统的网络化、数字化和智能化。


采用IP系统架构,系统由前端IP摄像机、存储管理服务器、视频管理服务器、解码器、电视墙等组成,系统由1000M/100M以太局域网、网络摄像机、区域网络交换机、主干网络交换机、监控中心管理平台、IP存储设备和监视终端等组成。联网通讯介质应采用六类网线(不超过90米)或光纤(超过90米),通讯用的六类网线、光纤和监视用视频电缆不应有中间连接头,通讯协议采用TCP/IP。


所有配电室区域、配电层应实现无死角监控,与鹰眼系统整合,实现人员进入配电室后摄像头之间自动切换跟踪,人员操作时定点监控;汽机房和燃气轮机房区域重要设备、通道全部监控;余热锅炉汽包和钢架区域每层全面监控。集控室能够对生产区域设备、人员全面监控,实现视频监视、控制、图像显示、记录和回放等功能。


鹰眼采用多项技术,包括移动终端设备应用、实时网络、语音通讯、视频设备控制、流媒体管理、二维码识别等。利用以上技术支撑结合业务应用,系统可以实现运行管理整体操作流程控制、现场实时录音及录像、实时音视频回传、二维码位置确认防止误操作、现场操作人员与后台协管人员实时语音通讯、远程协助、操作内容录制、操作内容解析说明等。



3.2系统功能描述


视频监控项目采用全IP解决方案,由前端部分、传输部分、中心控制部分、显示部分、存储部分组成。前端摄像机采集的网络视频信号通过以太网交换机组建监控专网传输至监控数据中心,数据中心安装集中阵列存储可以对网络视频信号进行集中录像存储,监控中心采用高清数字矩阵对网络视频信号进行解码,并投送至电视墙进行显示。

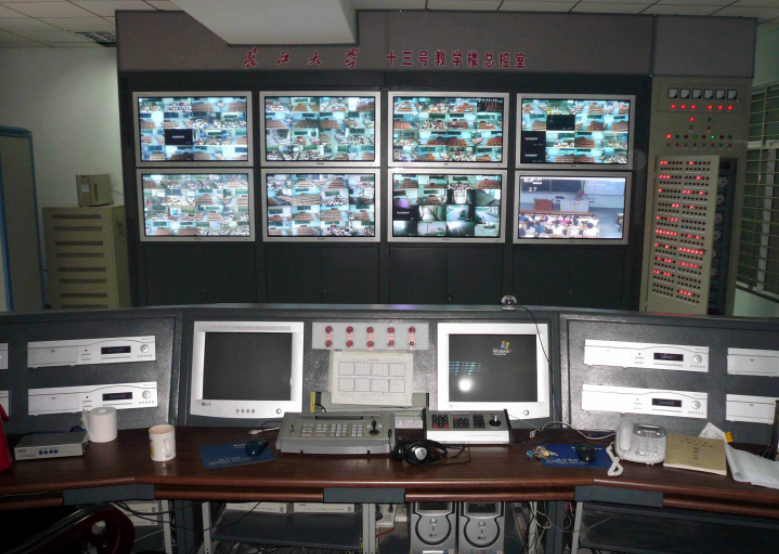

整个监控系统通过一套监控管理平台进行集中管理,监控管理平台还对整个系统用户进行集中授权。通过监控客户端和网络控制键盘可以实现对系统的配置和操作,实现预览、回放、云台控制、上墙切换、系统配置等操作。


支架安装


工厂摄像机应根据所需监控的范围、角度、场景以及现场条件来选择安装方法。出于安全因素及施工条件考虑,室外摄像机以支架安装为主。


支架安装应按以下原则:


电厂内运行有电气设备,安装时首先应考虑与高压设备的安全距离;


摄像机支架的选择必须满足荷重要求,同时具备防锈防腐功能。


安装应牢固,不得歪斜,制作要美观;


不具备条件可利用电厂现有照明灯杆配套U型抱箍安装摄像机为主,立杆安装为辅,立杆高度3m-6m高。



设备接线箱


所有的电源、光纤收发器、防雷器等前端辅助设备都安装在设备箱内,内部安装架的设计充分考虑设备的安装位置,同时具有防雨、防尘、防高温、防盗等功能。不便于在立杆上部安装设备箱的,在地面设置设备机柜,其设计按照相关的规范标准执行,同时应具有防尘、防雨、防破坏等功能。


3.2.1网络结构设计

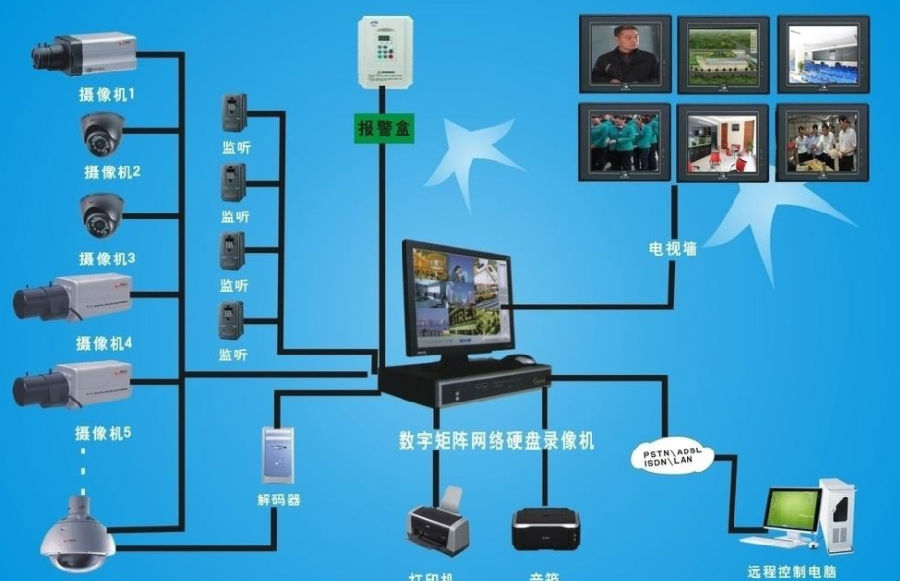

监控传输网络系统主要作用是接入各类监控资源,为中心管理平台的各项应用提供基础保障,能够更好的服务于各类用户。网络结构如下图所示:


1) 核心层


核心层是负责承载区域中心与工厂中心的视频传输核心,主要功能是作为高速互联的网络主干,实现节点之间实现优化分组吞吐量,优化传输性能等。


核心层主要设备是核心交换机,作为整个网络的中枢,核心交换机的配置性能较高。


2) 接入层


前端视频资源接入


前端网络采用独立的IP地址网段,完成对前端多种监控设备的互联。前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。前端网络接入目前通常采用以下几种方式:对于远距离传输,通常为点对点光纤接入的方式和点对多点的PON接入方式,部分施工区域前端摄像机采用无线网桥的方式点对点或点对多点的方式接入方式;对于近距离接入,可采用直接接入交换机的方式;


3.2.2网络传输带宽要求


考虑到网络传输过程及其它应用的开销,链路的可用带宽理论值为链路带宽的80%左右,为保障视频图像的高质量传输,带宽使用时建议采用轻载设计,轻载带宽上限控制在链路带宽的50%以内。


1) 核心层交换机到接入交换机的网络采用光模块来传输,带宽需达到万兆以上,原有带宽未达到要求的,增加带宽;


2) 传输设备如光纤收发器到接入交换机之间的带宽建议达到千兆;


3) 传输设备如光纤收发器之间的传输带宽建议达到千兆;


结合项目实际需求,网络带宽规划可做相应调整。


3.2.3传输方式的类型


视频安防监控系统中,视频信号的传输是整个系统非常重要的一环,这部分的造价虽然所占比重不大,但关系到整个视频安防监控系统的图像质量和使用效果,因此要选择合理的传输方式。目前,在高清监控系统中最常用的传输介质是双绞线、光纤等方式。


视频双绞线传输


视频双绞线基带传输是用六类以上的双绞线,利用平衡传输和差分放大原理。这种传输方式的优点是线缆和设备价格便宜,传输距离相对较远。


光缆传输


光缆传输技术是远距离传输最有效的方式,传输效果也都公认的好,适于几公里到几十公里以上的远距离视频传输。具体实施是通过光缆把视频编码信号传输到监控中心的汇聚交换机上进行监控和存储;控制信号通过汇聚交换机传输到前端设备,完成对前端高清摄像机的控制。


根据本次监控系统的整体构架及电厂的实地情况,对于不同场合、不同的传输距离,选择不同的传输方式。


1) 室外场所一般距离监控中心较远,且因进监控中心信号有防雷的要求,宜选用光纤传输方式传输信号,有效地避免了视频信号受到雷击和静电干扰和破坏,确保视频信号稳定可靠的采集和传输;


2) 前端90米半径范围内的监控点,采用网线接入到就近的光纤发射器,电信号转换为光信号,通过光纤传输至监控中心光纤接收器,再转换成电信号接入交换机中。


3) 当必须穿越复杂电磁环境时(如附件有大功率电动机)时,建议采用光纤传输方式。


3.2.3存储系统


存储子系统是为监控点提供存储空间和存储服务的系统,是为用户提供录像检索与点播的系统。


3.2.4解码系统


解码系统的主要是将前端网络视频监控信号还原成高清数字信号,输出到显示系统进行显示。


本次解码系统具有视频解码、拼接、控制等功能,它将原有的解码设备、拼接控制设备集成到一体化的设备中,通过视频监控管理系统的管理平台软件即可实现视频解码输出、切换控制、大屏拼接等原来需要多套软件才能够实现的功能。可以支持多种输出接口输出,如:HDMI,DVI,VGA或者BNC。


3.2.5视频管理系统功能


视频管理系统通过WEB方式对系统视频管理服务器(中心服务器)进行访问,形成完整的WEB配置管理中心。可以对整个安防管理系统的组织结构、设备进行配置管理。


系统性能管理功能


视频管理系统可以集中监控、管理综合安防系统中其所管理的区域内所有集成子系统相关设备运行状况,收集各种统计数据,用于监视或校正系统设备运行参数,为系统优化提供统计分析手段。


3.2.6鹰眼系统


在配电室内等重要场所安装高清网络摄像头实现全范围无死角24小时监控


视频显示系统:将配电室内等场所的所有视频图像实时的显示在集控室内的大屏幕上


系统基础支撑平台:提供数据(操作票数据接口、流媒体数据处理)、网络(网络数据实时同步功能)、安全(数据备份以及系统备份服务) 框架的基础应用。系统基础支撑平台是移动工作机、服务管理单元、后台运行监管中心交互的支撑框架。


将视频监控与操作任务绑定,通过此功能,实现全程自动跟踪监控和影音同步对讲。同步监控和对讲的实现,还能在发现有问题时,远程立即终止操作,技术管理人员也可远程协助重大操作,即安全又便捷。


利用监控镜头的追踪功能,可实现开关室实时监控报警,当有人进入配电室时远程自动弹出监控画面,进行实时跟踪监控,避免人员无票私自作业,确保配电室安全。
