重庆监控安装公司分享网络监控布线及施工规范
编辑 :重庆监控安装    时间: 2017-10-25 16:17:15

重庆监控安装公司分享网络监控布线及施工规范。根据国家有关部门近年来颁发的安防设计、施工规范、规程和标准,在总结安防工程的设计和施工经验和基础上,结合安防科技发展的新技术、新产品的技术要求,本着服务社会、用户第一的宗旨,网眼监控特别拟定以下监控工程为本公司布线及施工的规范。

  一、网眼监控室内布线的技术
  室内布线不仅要求安全可靠,而且要使线路布置合理、整齐,安装牢固。技术要求如下:
  使用导线,其额定电压应大于线路的工作电压;导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面积应能满足供电和机械强度的要求。
  布线时应尽量避免导线有接头。除非用接头不可的,其接头必须采用压线或焊接。导线连接和分支处不应受机械力的作用。

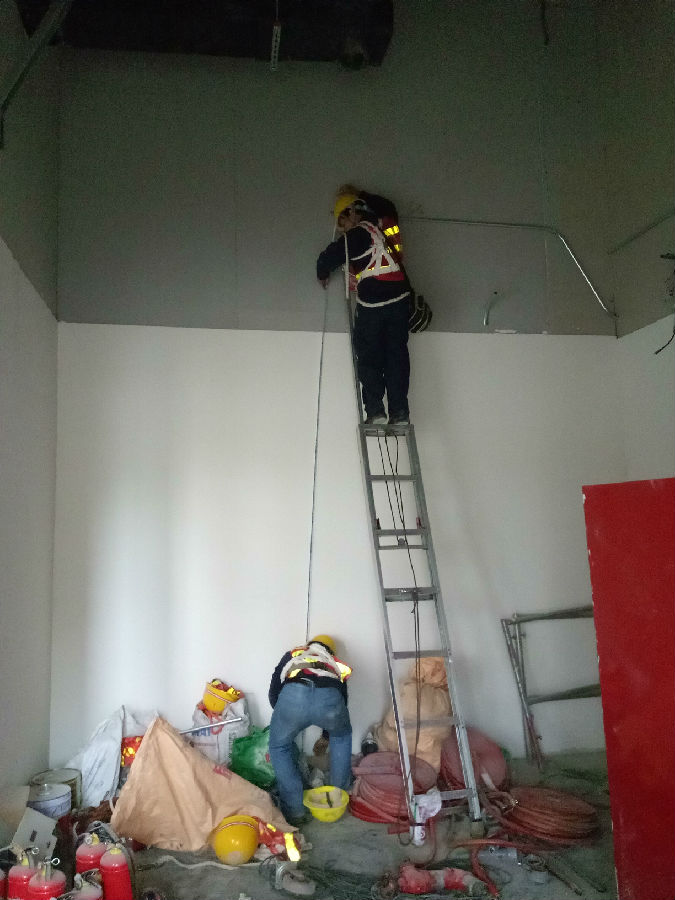

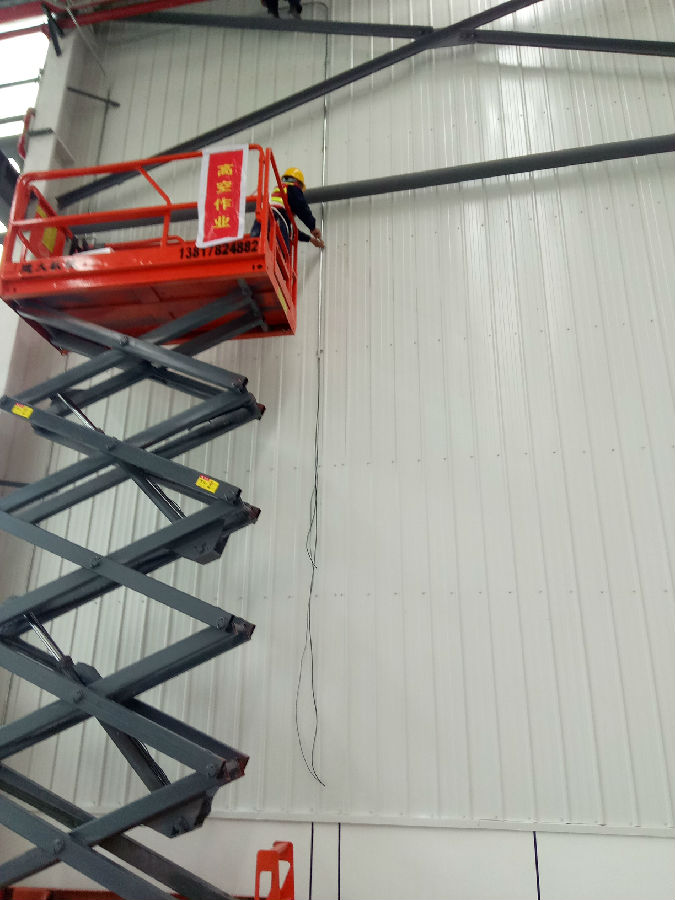

  布线在建筑物内安装要保持水平或垂直。布线应加套管保护(塑料或铁水管,按室内布线的技术要求选配),天花板走线可用金属软管,但需固定稳妥美观。
  信号线不能与大功率电力线平行,更不能穿在同一管内。如因环境所限,要平行走线,则要远离至少30CM以上。且必须走镀锌钢管。
  报警控制箱的交流电源应单独走线,不能与信号线和低压直流电源线穿在同一管内,交流电源线的安装应符合电气安装标准。
  报警控制箱到天花的走线要求加套管埋入墙内或用铁水管加以保护,以提高提高防盗系统的防破坏性能。

  二、网眼监控室内配管的技术要求
  线管布线有明布和暗布两种,明布管要求横平竖直、整齐美观。暗布管要求管路短、畅通、弯头少。
  线管的选择,按设计图选择管材种类和规格,如无规定时,可按线管内所穿导线的总面积(连外皮),不超过管子内孔截面积的2/3的限度进行选配。
  为便于管子穿线和维修,在管路长度超过下列数值时(根据现场施工情况而定),中间应加装接线盒或拉线盒,其位置应便于穿线。
  (1)、管子长度每超过40米、无弯曲时;
  (2)、长度每超过25米、有一弯时;
  (3)、长度每超过15米、有两个弯时;
  (4)、长度每超过10米、有三个弯时;
  线管的固定、线管在转弯处或直线距离每超过1.5米应加固定夹子。

  电线线管的弯曲半径应符合所穿入电缆弯曲半径的规定。凡有沙眼、裂纹和较大变形的管子禁止使用于布线工程。线管的连接应加套管连接或扣连接。
  竖直敷设的管子,按穿入导线截面的大小,在每隔10-20米处,增加一个固定穿线的接线盒,用绝缘线夹将导线固定在盒内,导线越粗,固定点之间的距离越短。
  在不进入盒(箱)内的垂直管口,穿入导线后,应将管口作密封处理。
  接线盒或接线盒的固定应不少于三个螺钉。连线盒与管子的连接应加杯梳。接线盒或接线盒应加盖。线管的分支处应加分线盒。

    三、网眼监控控制箱的安装技术
  控制箱的安装应符合技术说明书的要求。
  控制箱的固定应不少于三个螺丝,保证牢固。位置的选择要隐蔽,为防破坏,控制箱的操作要遥控开关,遥控开关要远离控制箱安装,要有防拆功能,并用门磁加以保护,遥控开关如用密码开关,其应具有拨错三次密码触发报警功能。
  控制箱应安装防拆功能,任何时候被拆都应报警。
  控制箱的交流电应不经开关引入,如要用开关,则应安装在控制箱里面,交流电源线应单独穿管走线,严禁与其他导线穿在同一管内。
  控制箱的引线,从控制箱至大棚一段要求用铁管加以保护,铁管与控制箱要用双螺帽连接。
  电源箱的安装要高于地面2米以上,要牢固、美观、保证安全。
